Jak bezpiecznie uziemić lampę — instrukcja krok po kroku

Aby bezpiecznie uziemić lampę, trzeba zrozumieć rolę żółto-zielonego przewodu ochronnego PE i poprawnie połączyć go z metalową obudową oprawy. Brzmi prosto, ale w praktyce drobny błąd — pomylenie żył, brak pomiaru ciągłości albo pominięcie wyłączenia bezpiecznika — kończy się porażeniem albo uszkodzeniem instalacji.

W tym poradniku znajdziesz wszystko, co potrzebne do samodzielnej pracy: listę narzędzi VDE, instrukcję krok po kroku, najczęstsze pomyłki i moment, w którym lepiej wezwać elektryka z uprawnieniami SEP G1. Pokażę też, jak rozróżnić oprawy klasy I (wymagają PE) od klasy II (z podwójną izolacją, bez uziemienia).

Wszystkie zalecenia opierają się na obowiązującej w Polsce normie PN-HD 60364 oraz dokumentacji IEC dla instalacji niskonapięciowych. Dodatkowo wskażę kilka modeli z oferty Lumiesta — żyrandole i lampy wiszące dostarczane z oznaczonymi żyłami i czytelną instrukcją montażu. Dzięki temu cały proces zajmie 20–30 minut, a Ty zyskasz pewność, że oprawa działa zgodnie ze sztuką.

Dlaczego uziemienie lampy jest konieczne — podstawy bezpieczeństwa

Przewód ochronny PE (żółto-zielony) odprowadza prąd zwarciowy z metalowej obudowy oprawy do uziemienia. Gdy izolacja przewodu fazowego ulegnie uszkodzeniu i dotknie metalu, PE w ułamku sekundy „ściąga” niebezpieczne napięcie, a wyłącznik różnicowoprądowy RCD odcina obwód. Bez tego połączenia obudowa staje się elementem pod napięciem 230 V — wystarczy dotyk, by doszło do porażenia.

Norma PN-HD 60364 oraz wytyczne IEC 60364 dzielą oprawy na dwie klasy ochronności. Klasa I wymaga obowiązkowego podłączenia PE — dotyczy to żyrandoli z metalową konstrukcją, mosiężnych ramion czy niklowanych zawiesi. Klasa II ma podwójną izolację (symbol kwadratu w kwadracie) i pracuje bez przewodu ochronnego.

Realne ryzyka są trzy: porażenie prądem przy dotknięciu metalowej obudowy, pożar instalacji wskutek długotrwałego przepływu prądu zwarciowego oraz uszkodzenie sterownika LED przy przepięciu. W ofercie wśród żyrandole większość modeli z metalowymi elementami to klasa I, więc PE jest niezbędne.

Narzędzia i materiały do uziemienia lampy

Do bezpiecznej pracy potrzebujesz kompletu, który kosztuje 150–250,00 zł i posłuży na lata. Lista podstawowa wygląda następująco:

• wkrętak izolowany VDE 1000 V (krzyżak PH1 i płaski 3,5 mm)
• próbnik napięcia dwubiegunowy z zakresem 100–500 V
• multimetr cyfrowy z funkcją pomiaru ciągłości (do weryfikacji PE poniżej 1 Ω)
• ściągacz izolacji nastawny 0,5–6 mm²
• kostki WAGO 221 (do linek i drutów) lub zaciski śrubowe
• taśma izolacyjna PVC w trzech kolorach
• latarka czołowa — bezpiecznik jest wyłączony, więc górne światło nie działa

Z materiałów: w razie wymiany odcinka zastosuj przewód YDY 3×1,5 mm² (L, N, PE). Dla typowego obwodu oświetleniowego zabezpieczonego bezpiecznikiem 10 A taki przekrój jest wystarczający — dopuszczalna obciążalność miedzi 1,5 mm² to około 16 A. Jeśli planujesz kilka opraw na jednym zaciskach śrubowych, dokup zaciski oczkowe M4.

Wśród lampy sufitowe dominują modele klasy I, więc zestaw narzędzi przyda się przy każdej kolejnej wymianie. Wymagania techniczne dla przewodów elektroinstalacyjnych precyzuje seria norm IEC 60227.

Bezpieczne uziemianie lampy krok po kroku

Cała procedura zajmuje 20–30 minut, jeśli pracujesz spokojnie i bez pośpiechu. Poniżej kompletna sekwencja zgodna z PN-HD 60364-6, która opisuje pomiary odbiorcze instalacji.

1. Wyłącz zasilanie obwodu. Zlokalizuj w rozdzielnicy bezpiecznik obwodu oświetleniowego (zwykle B10 lub B16) i przełącz go w pozycję OFF. Powieś kartkę „nie włączać”, jeśli ktoś poza Tobą ma dostęp do rozdzielnicy.
2. Sprawdź brak napięcia. Próbnikiem dwubiegunowym dotknij oby żył w puszce sufitowej — najpierw między L a N, potem między L a PE. Brak sygnalizacji = brak napięcia.
3. Zidentyfikuj żyły po kolorach. Brązowy lub czarny to faza L, niebieski to neutralny N, żółto-zielony to ochronny PE. W starszych instalacjach (sprzed 2000 r.) PE bywa żółty lub czarno-żółty — wtedy oznacz go taśmą.
4. Ściągnij izolację. Odsłoń 8–10 mm miedzi na każdej żyle. Zbyt długo odsłonięty przewód grozi zwarciem, zbyt krótko — złym kontaktem.
5. Połącz PE. Przewód żółto-zielony lampy wepnij do WAGO 221 razem z PE z sufitu albo dokręć w zacisku oznaczonym symbolem ⏚ momentem 0,5 Nm. To najważniejszy krok całej procedury.
6. Podłącz L i N. Brązowy do brązowego, niebieski do niebieskiego. Pomyłka L↔N nie spowoduje awarii lampy LED, ale narusza normę.
7. Zmierz ciągłość PE. Multimetrem w trybie pomiaru rezystancji przyłóż jedną sondę do metalowej obudowy lampy, drugą do szyny PE w rozdzielnicy. Wynik powinien być poniżej 1 Ω — to graniczna wartość wg PN-HD 60364-6.
8. Zamocuj oprawę i przywróć zasilanie. Dokręć wsporniki, schowaj zapas przewodów do puszki, włącz bezpiecznik i przetestuj włącznik ścienny. Sprawdź, czy obudowa nie wibruje i czy próbnik nie wykrywa napięcia na metalu.

Cały proces dla typowej oprawy z dostępne żyrandole trwa zwykle 25 minut. Przy ciężkich modelach powyżej 5 kg dolicz dodatkowe 15 minut na zamocowanie haka z kotwą rozporową.

Trinidad – żyrandol alabastrowy LED

Trinidad to podłużna oprawa LED z mosiężną belką i alabastrowymi kloszami, projektowana nad stół jadalny lub wyspę kuchenną. Metalowa konstrukcja zalicza go do klasy ochronności I, więc podłączenie żyły PE w puszce sufitowej jest obowiązkowe. W komplecie znajdziesz oznaczone żyły i zacisk uziemiający z symbolem ⏚, co skraca montaż do kilkunastu minut.

• Materiał: alabaster, metal
• CRI: 90+
• Wymiary: długość 100/120/150 cm × wysokość 10 cm, zawieszenie regulowane do 150 cm
• Cena: 3 239,99 zł

Trinidad – żyrandol alabastrowy LED

Travertone – wiszące z trawertynu i drewna

Travertone łączy beżowy trawertyn z drewnem w geometrycznej, wieloramiennej formie. Metalowe elementy nośne i gwinty E27 wymagają poprawnego podłączenia PE — kamień nie izoluje, a wibracje przy dokręcaniu żarówek mogą z czasem rozluźnić styki. Dostępne warianty z 3, 4 lub 5 ramionami pozwalają dopasować oprawę do długości stołu.

• Materiał: drewno, kamień (trawertyn)
• CRI: 90+
• Wymiary: 62–75 cm szerokości × 35 cm wysokości
• Cena: 2 969,99 zł

model Travertone

Najczęstsze błędy przy uziemianiu lampy

Najwięcej awarii ma źródło w pięciu powtarzających się pomyłkach. Każda z nich może mieć poważne konsekwencje — od cichego uszkodzenia drivera LED po realne zagrożenie pożarowe.

1. Mylenie PE z N. Żółto-zielony przewód nigdy nie pełni funkcji neutralnego. Podłączenie N do zacisku PE powoduje, że obudowa stale „widzi” potencjał, a różnicówka wybija przy każdym włączeniu. Zawsze trzymaj się kolorów: niebieski to N, żółto-zielony to PE.
2. Brak pomiaru ciągłości po montażu. Bez sprawdzenia multimetrem nie wiesz, czy złącze jest pewne. Wartość powyżej 1 Ω oznacza zły kontakt — przy zwarciu prąd nie spłynie do ziemi wystarczająco szybko, by zadziałało zabezpieczenie.
3. PE „przylepione” do obudowy bez zacisku. Owinięcie żyły wokół śruby montażowej to nie jest uziemienie. PE musi trafić do zacisku oznaczonego symbolem ⏚, dokręconego momentem 0,4–0,6 Nm. Lakier i powłoki ochronne na obudowie izolują skutecznie nawet po dokręceniu.
4. Kostki elektryczne przy linkach. Klasyczne kostki cukrowe są przeznaczone do przewodów jednodrutowych. Dla linek (przewody giętkie typu LgY) używaj kostek WAGO 221 lub zacisków tulejkowych — inaczej drobne druciki łamią się przy dokręcaniu.
5. Ignorowanie instalacji TN-C. W blokach sprzed 1995 r. spotkasz układ dwużyłowy bez osobnego PE. Podłączenie „na siłę” PE do żyły N (tzw. mostkowanie) jest zabronione przez normę i powoduje, że obudowa lampy może znaleźć się pod pełnym napięciem przy przerwie w przewodzie zerowym. W takim przypadku zleć modernizację do układu TN-C-S elektrykowi z uprawnieniami SEP G1.

Konsekwencje bywają drogie — szczególnie dla lampy wiszace z elektronicznym sterownikiem LED, gdzie przepięcie spalonego zasilacza oznacza wymianę całego modułu kosztem 300–500,00 zł.

Kiedy zlecić uziemienie lampy elektrykowi

Są sytuacje, w których samodzielna praca to oszczędność pozorna. Pierwszą z nich jest instalacja dwużyłowa bez PE — układ TN-C wymaga przebudowy na TN-C-S z osobnym przewodem ochronnym aż do rozdzielnicy. To zadanie dla elektryka z uprawnieniami SEP G1 (eksploatacja) lub D1 (dozór), bo wiąże się z ingerencją w obwód zasilający.

Drugi sygnał ostrzegawczy to uszkodzona izolacja w puszce sufitowej — czarne ślady, przepalone końcówki, krucha guma. W takim przypadku wymianę odcinka trzeba zrobić aż do najbliższej puszki rozgałęźnej. Trzeci powód: brak pewności co do schematu obwodu, zwłaszcza przy układach z dwoma włącznikami świecznikowymi lub przekaźnikiem bistabilnym.

Ciężkie żyrandole powyżej 5 kg wymagają dodatkowego mocowania mechanicznego — kotwy rozporowej M8 albo haka sufitowego z gniazdem o wytrzymałości minimum 4-krotnej masy lampy. Łazienka to oddzielny rozdział: strefy ochronne 0, 1 i 2 wg PN-HD 60364-7-701 nakazują konkretne klasy IP i sposoby zasilania. Koszt usługi elektryka w 2026 r. to orientacyjnie 80–150,00 zł za jedną oprawę, czyli inwestycja, która zwraca się przy pierwszym uniknięciu poważnej pomyłki. Wybierając model z dostępne lampy sufitowe powyżej 4 kg, doliczaj ten koszt do budżetu.

Praktyczne wskazówki dotyczące bezpiecznego montażu lamp

Kilka prostych nawyków oszczędza godziny i nerwy. Po pierwsze, zanim odkręcisz starą oprawę, zrób telefonem zdjęcie układu przewodów w puszce. To absolutna podstawa, której zapomina 80% domowych monterów.

Przygotowanie i identyfikacja żył

W starych instalacjach kolory bywają inne lub wyblakłe. Oznacz każdą żyłę taśmą izolacyjną w trzech kolorach — brązowa dla L, niebieska dla N, żółto-zielona dla PE — zanim wyciągniesz końcówki z dotychczasowej oprawy. Jeśli masz wątpliwości, próbnikiem dwubiegunowym (po krótkim, ostrożnym włączeniu zasilania) zlokalizujesz fazę, a multimetrem między L a PE zmierzysz pełne 230 V.

Zaciski, momenty i mocowanie

Dla zacisków śrubowych M3 (typowe w oprawach domowych) stosuj moment 0,4–0,6 Nm — wystarczy zwykły wkrętak ręczny, bez kluczy dynamometrycznych. Sprawdź, czy zacisk PE w lampie jest oznaczony symbolem ⏚ — to znak rozpoznawczy oprawy klasy I. Ciężkie żyrandole z żyrandole alabastrowe powyżej 3 kg wieś na haku sufitowym z kotwą rozporową M8, nigdy na samej kostce z gipsem.

Co dostarcza producent

Oprawy Lumiesta przychodzą z fabrycznie oznaczonymi żyłami, schematem podłączenia i zaciskiem PE w widocznym miejscu. To skraca montaż i eliminuje połowę typowych pomyłek. W kolekcji lampy wiszace modele takie jak Trinidad (alabaster + metal), Celeste (szkło iryzowane + nikiel) czy Fulmine (szkło niebieskie + nikiel) reprezentują klasę I — każda ma czytelnie wyprowadzony przewód ochronny w żółto-zielonej izolacji.

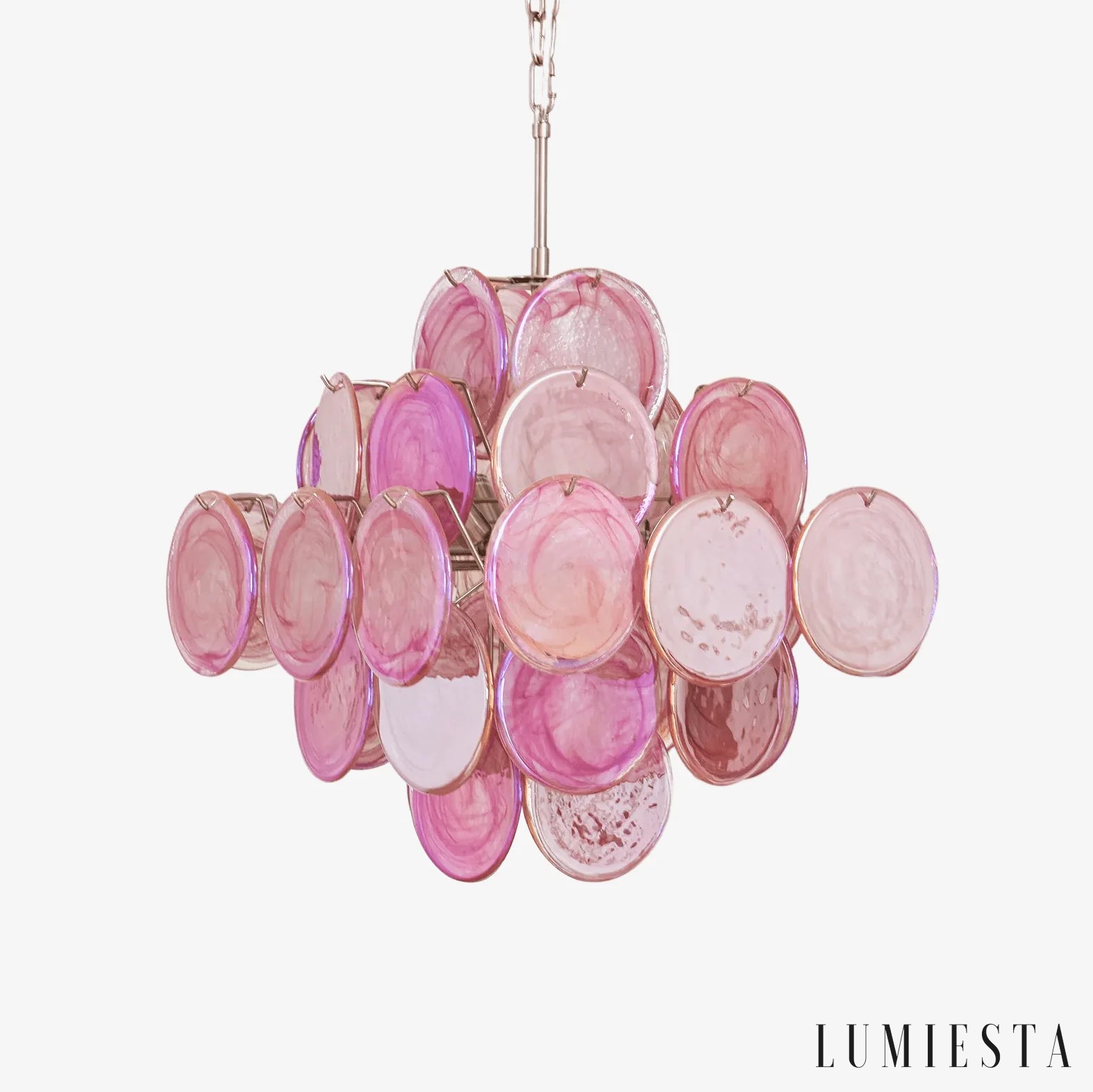

Celeste – Wiszące szklane różowy nikiel Ø50 cm

Celeste to kulista oprawa o średnicy 50 cm z różowych, iryzowanych tafli szkła osadzonych w niklowanej konstrukcji. Gwint E12/E14 pozwala dobrać dowolne źródło LED, a regulowany łańcuch 30 cm dopasowuje wysokość do sufitu od 2,5 do 3,2 m. Metalowa rama wymaga podłączenia PE — w komplecie znajdziesz oznaczony zacisk uziemiający.

• Materiał: metal, szkło iryzowane
• CRI: 90+
• Wymiary: Ø 50 cm × wysokość 50 cm
• Cena: 5 499,99 zł

Celeste

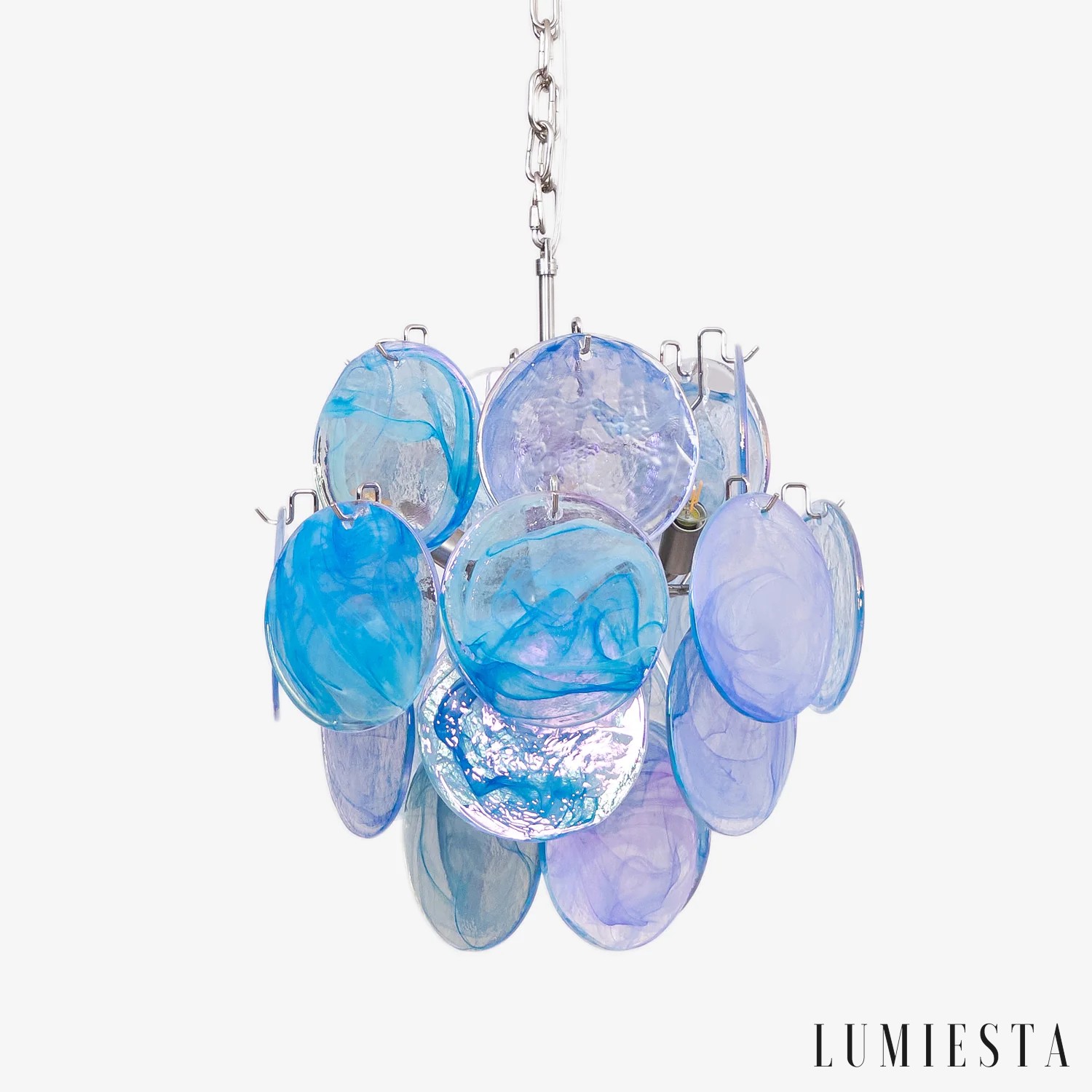

Fulmine – wiszące szklane nikiel i niebieskie szkło

Fulmine buduje wyraźny punkt świetlny dzięki warstwowej strukturze niebieskiego szkła i niklowanej (lub miedzianej) oprawie. Gwint E12/E14 z mocą do 15 W na źródło, klasa I i zgodność z napięciem 110–240 V. Średnica 45 cm i wysokość 47 cm pasują nad stół dla 4–6 osób.

• Materiał: metal, szkło
• CRI: 90+
• Wymiary: Ø 45 cm × wysokość 47 cm
• Cena: 4 299,99 zł

Fulmine – wiszące szklane nikiel i niebieskie szkło — Lumiesta

Anelo – żyrandol mosiężny z kryształami

Anelo to podłużny żyrandol z mosiężną listwą i 10–24 wydłużonymi modułami kryształowymi, dostępny w wykończeniach polerowany mosiądz, czerniony i srebrny. Ściemnianie pilotem, ciepła barwa światła i żywotność LED około 40 000 godzin. Metalowa belka klasy I wymaga PE i mocowania na haku przy konfiguracjach od 14 ramion w górę.

• Materiał: mosiądz
• CRI: 90+
• Wymiary: pojedynczy moduł Ø 4 cm × wysokość 38 lub 55 cm
• Cena: 479,99 zł

Anelo – żyrandol mosiężny z kryształami

FAQ — bezpiecznie uziemić lampę

Podsumowanie — bezpieczny montaż lampy w Twoim domu

Kluczowe punkty zapamiętaj w tej kolejności: identyfikacja żyły PE po żółto-zielonym kolorze, wyłączenie bezpiecznika i potwierdzenie braku napięcia próbnikiem, połączenie ochronne w zacisku oznaczonym ⏚, pomiar ciągłości multimetrem poniżej 1 Ω. To nie są opcjonalne sugestie — to wymóg normy PN-HD 60364 dla każdej oprawy klasy I.

Świadomość klasy ochronności decyduje o całej procedurze: metalowy żyrandol Trinidad albo mosiężny Anelo wymagają PE bezwzględnie, a plastikowy plafon klasy II obywa się bez uziemienia. Jeśli masz wątpliwości co do schematu obwodu lub trafiłeś na instalację dwużyłową, oddaj zadanie elektrykowi z uprawnieniami SEP G1.

Przejrzyj kolekcję żyrandole kryształowe oraz lampy wiszace — wszystkie modele dostarczane są z czytelnie oznaczonymi żyłami, schematem podłączenia i pełną dokumentacją techniczną, co znacząco skraca czas instalacji i eliminuje większość typowych pomyłek.
